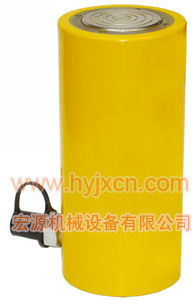

| 單作用千斤頂 |
單作用千斤頂/單動式千斤頂用途
高質量多用途性能穩定的這一系列單動式液壓千斤頂廣泛應用于頂升或壓緊，所有產品均留有領口螺紋，底部螺孔及活塞桿頂端內扣螺紋，便于裝備.適用于電力、鐵路、鋼鐵、礦山、港口、石油及天然氣等行業漪殊規格可定做。
1、外環螺紋和底部安裝孔使得定位方便
2、活塞和油缸內壁鍍硬鉻，有效防止刮傷.增強耐磨性
3、烤漆表面耐腐蝕能力強
4、單作用設計，柱塞自動回縮
5、各型號均包含快速接頭與防塵帽
6、防塵密封圈可減少污染，延長液壓千斤頂使用壽命
|
 |
單作用千斤頂/單動式千斤頂的使用方法
1、如泵體的油量不足時，需先向泵中加入工作油（10#機油）才能工作。
2、估計起重量，切忌超載使用。
3、確定起重物的重心，選擇千斤頂著力點，同時必須考慮到地面軟硬程度是否墊以堅韌的木材，以免起重時產生傾倒之危險。
4、千斤頂將重物頂升后，應及時用堅韌的木材將重物支撐牢，禁止將千斤頂作為支撐物使用，禁止數臺千斤頂同時并用，以免負荷不均衡，產生傾倒之危險。
5、使用時先將手動泵的快速接頭與頂對接，然后選好位置，將油泵上的放油螺釘旋緊，即可工作。將放油螺釘旋松，油缸卸荷。
6、電動泵請參照電動使用說明書。
單作用千斤頂/單動式千斤頂基本參數：表中參數可能因?yàn)楦牧级兏〔涣硇型ㄖ?br />
型號 |
噸位T |
行程mm
|
液壓缸有效面積cm 2 |
液壓油溶量cm 3 |
本體高度mm |
伸展高度mm |
外徑mm |
重量Kg |
RC-50 |
5 |
16 |
6.4 |
10 |
41 |
57 |
59 |
1 |
RC-51 |
25 |
6.4 |
16 |
110 |
136 |
38 |
1 |
RC-53 |
76 |
6.4 |
49 |
165 |
241 |
38 |
1.5 |
RC-55 |
127 |
6.4 |
81 |
216 |
343 |
38 |
1.9 |
RC-57 |
178 |
6.4 |
114 |
273 |
451 |
38 |
2.4 |
RC-59 |
232 |
6.4 |
148 |
324 |
556 |
38 |
2.8 |
RC-101 |
10 |
25 |
14.4 |
36 |
90 |
115 |
57 |
1.8 |
RC-102 |
54 |
14.4 |
78 |
121 |
176 |
57 |
2.3 |
RC-104 |
105 |
14.4 |
151 |
171 |
276 |
57 |
3.3 |
RC-106 |
156 |
14.4 |
225 |
248 |
403 |
57 |
4.4 |
RC-108 |
203 |
14.4 |
292 |
298 |
502 |
57 |
5.4 |
RC-1010 |
257 |
14.4 |
370 |
349 |
607 |
57 |
6.4 |
RC-1012 |
305 |
14.4 |
439 |
400 |
705 |
57 |
6.8 |
RC-1014 |
356 |
14.4 |
513 |
451 |
806 |
57 |
8.2 |
RC-151 |
15 |
25 |
20.3 |
51 |
124 |
149 |
70 |
3.3 |
RC-152 |
51 |
20.3 |
104 |
149 |
200 |
70 |
4.1 |
RC-154 |
102 |
20.3 |
207 |
200 |
302 |
70 |
5 |
RC-156 |
152 |
20.3 |
309 |
272 |
424 |
70 |
6.8 |
RC-158 |
203 |
20.3 |
412 |
322 |
526 |
70 |
8.2 |
RC-1510 |
254 |
20.3 |
516 |
373 |
627 |
70 |
9.5 |
RC-1512 |
305 |
20.3 |
619 |
424 |
729 |
70 |
10.9 |
RC-1514 |
356 |
20.3 |
723 |
475 |
830 |
70 |
11.8 |
RC-251 |
25 |
25 |
33.2 |
83 |
140 |
165 |
86 |
5.9 |
RC-252 |
51 |
33.2 |
169 |
165 |
216 |
86 |
6.4 |
RC-254 |
102 |
33.2 |
339 |
216 |
318 |
86 |
8.2 |
RC-256 |
159 |
33.2 |
528 |
273 |
432 |
86 |
10 |
RC-258 |
210 |
33.2 |
697 |
324 |
533 |
86 |
12.3 |
RC-2510 |
260 |
33.2 |
863 |
375 |
635 |
86 |
14.1 |
RC-2512 |
311 |
33.2 |
1033 |
425 |
737 |
86 |
16.3 |
RC-2514 |
362 |
33.2 |
1202 |
476 |
838 |
86 |
17.1 |
RC-308 |
30 |
210 |
41.9 |
880 |
387 |
597 |
102 |
18.1 |
RC-502 |
50 |
51 |
71.3 |
364 |
176 |
227 |
127 |
15 |
RC-504 |
102 |
71.3 |
727 |
227 |
329 |
127 |
19.1 |
RC-506 |
159 |
71.3 |
1134 |
283 |
441 |
127 |
23.2 |
RC-5013 |
337 |
71.3 |
2403 |
461 |
797 |
127 |
37.7 |
RC-756 |
75 |
156 |
102.6 |
1601 |
286 |
441 |
146 |
29.5 |
RC-7513 |
334 |
102.6 |
3427 |
492 |
826 |
146 |
59 |
RC-1006 |
100 |
168 |
133.2 |
2238 |
357 |
526 |
178 |
59 |
RC-10010 |
260 |
133.2 |
3463 |
449 |
710 |
178 |
72.6 |
單作用千斤頂/單動式千斤頂的使用方法
1、使用前必須檢查各部是否正常。
2、使用時應嚴格遵守主要參數中的規定，切忌超高超載，否則當起重高度或起重噸位超過規定時，油缸頂部會發生嚴重漏油。
3、如手動泵體的油量不足時，需先向泵中加入應為經充分過濾后的N33#液壓油才能工作。
4、電動泵請參照電動泵使用說明書。
5、重物重心要選擇適中，合理選擇千斤頂?shù)闹c(diǎn)，底面要墊平，同時要考慮到地面軟硬條件，是否要襯墊堅韌的木材，放置是否平穩，以免負重下陷或傾斜。
6、千斤頂將重物頂升后，應及時用支撐物將重物支撐牢固，禁止將千斤頂作為支撐物使用。如需長時間支撐重物請選用 CLL自鎖式千斤頂
7、如需幾只千斤頂同時起重時，除應正確安放千斤頂外，應使用多頂分流閥，且每臺千斤頂?shù)呢?fù)荷應均衡，注意保持起升速度同步。還必須考慮因重量不勻地面可能下陷的情況，防止被舉重物產生傾斜而發生危險。
8、使用時先將手動泵的快速接頭與頂對接，然后選好位置，將油泵上的放油螺釘旋緊，即可工作。欲使活塞桿下降，將手動油泵手輪按逆時針?lè)较蛭⑽⑿桑透仔逗�，活塞桿即逐漸下降。否則下降速度過快將產生危險。
9、本千斤頂系彈簧復位結構，起重完后，即可快速取出，但不可用連接的軟管來拉動千斤頂。
10、因千斤頂起重行程較小,用戶使用時千萬不要超過額定行程,以免損壞千斤頂。
11、使用過程中應避免千斤頂劇烈振動。
12、不適宜在有酸堿，腐蝕性氣體的工作場所使用。
13、用戶要根據使用情況定期檢查和保養
單作用千斤頂/單動式千斤頂的注意事項
1、使用時如出現空打現象，可先放松泵體上的放油螺釘，將泵體垂直起來頭向下空打幾下，然后旋緊放油螺釘，即可繼續使用。
2 、使用時，不得加偏載或超載，以免千斤頂破壞發生危險。 在有載荷時，切忌將快速接頭卸下，以免發生事故及損壞機件。
3、本機是用油為介質，必須做好油及本機具的保養工作，以免淤塞或漏油，影響使用效果。
4、新的或久置的油壓千斤頂，因油缸內存有較多空氣，開始使用時，活塞桿可能出現微小的突跳現象，可將油壓千斤頂空載往復運動2-3次，以排除腔內的空氣。長期閑置的千斤頂，由于密封件長期不工作而造成密封件的硬化，從而影響油壓千斤頂?shù)氖褂脡勖杂蛪呵Ы镯斣诓挥脮r(shí)，每月要將油壓千斤頂空載往復運動2-3次。
5 、高壓油管出廠時經過105Mpa（1050Kgf/cm2）試驗。但由于膠管容易老化，故用戶需經常檢查，一般為六個月，頻繁用者為三個月。檢查時用87.5Mpa（875Kgf/cm2）試壓，如有爆破、凸起，滲漏等現象則不能使用。
6、操作時應嚴格遵守技術規范，用戶要根據使用情況定期檢查和保養。 |
|
|
