【詳細說明】
二、HA/HYHA系列軸承感應加熱器（電磁感應加熱器）參數及性能
| 型 號 項 目 |
HYHA-1 |
HYHA-2 |
HYHA-3 |
HYHA-4 |
HYHA-5 |
HYHA-6 |
| 額定功率 |
2.2KVA |
3.3KVA |
5.5KVA |
9KVA |
12KVA |
14KVA |
| 額定電壓 |
220V |
220V |
380V |
380V |
380V |
380V |
| 額定電流 |
10A |
12A |
15A |
20A |
30A |
135A |
| 控制方式 |
手控 、溫控 、時控 |
| 磁性探頭 |
有 |
有 |
有 |
有 |
有 |
有 |
| 自動退磁 |
自動 |
自動 |
自動 |
自動 |
自動 |
自動 |
| 時間數顯 |
有 |
有 |
有 |
有 |
有 |
有 |
| 溫度數顯 |
有 |
有 |
有 |
有 |
有 |
有 |
| 最高加熱溫度 |
300 ℃ |
300 ℃ |
300 ℃ |
300 ℃ |
300 ℃ |
300 ℃ |
| 加熱工件 |
內徑 |
Ф30-70 ㎜ |
Ф70-100mm |
Ф100-200mm |
Ф60-250mm |
Ф 80-360㎜ |
Ф180-400mm |
| 外徑 |
<Ф250 ㎜ |
<Ф360mm |
<Ф440mm |
<Ф480mm |
<Ф510mm |
<Ф530mm |
| 寬度 |
110 ㎜ |
115mm |
140mm |
180mm |
200mm |
220mm |
| 重 量 |
45 |
55㎏ |
85㎏ |
120㎏ |
135 ㎏ |
150 ㎏ |
| 退磁效應 |
殘磁≤ 1.0mT |
附軛鐵一覽表
| 產品型號 |
加熱桿尺寸 |
工件內徑Max(mm) |
工件外徑Max(mm) |
工件高M(jìn)ax(mm) |
工件重量Max(kg) |
| HA-Ⅰ |
20×20×255 |
30-50 |
250 |
110 |
15 |
| 30×30×255 |
50-70 |
250 |
110 |
25 |
| HA-Ⅱ |
30×30×255 |
50-80 |
360 |
115 |
35 |
| 40×40×255 |
70-100 |
360 |
115 |
55 |
| HA-Ⅲ |
45×45×325 |
70-130 |
440 |
140 |
80 |
| 60×60×325 |
90-180 |
440 |
140 |
120 |
| HA-Ⅳ |
50×50×320 |
80-200 |
480 |
160 |
160 |
| 70×70×320 |
100-280 |
480 |
160 |
180 |
| HA-Ⅴ |
60×60×360 |
120-280 |
510 |
220 |
250 |
| 80×80×360 |
160-400 |
510 |
220 |
380 |
備注：加熱內徑超過200mm的工件，我公司將接受用戶預約訂貨，為你特制大功率加熱器。
三、HA/HYHA系列軸承感應加熱器（電磁感應加熱器）用途
HA/HYHA系列軸承加熱器，主要用于對軸承、齒輪、襯套、軸套、直徑環、滑輪、收縮環、連接器等多種類型的金屬件進行加熱，通過加熱使之膨脹，達到過盈裝配的需要。
優點：
1.省錢 節電90％，節油100％，節約廠房占地面積70％
2.省時 工作效率提高4倍以上，操作人員減少60％。
3.可靠 加熱均勻，絕對清潔，有利于提高裝配質量。4.安全 絕無火警危險。
5.環保 無油汽油污染空氣，有利于環境改善和工作人員的身體健康。
四、HA/HYHA系列軸承感應加熱器（電磁感應加熱器）結構

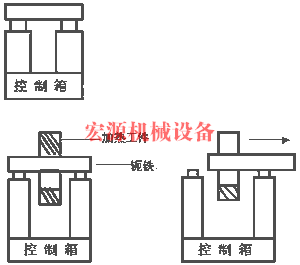

HA/STHA系列軸承加熱器由主機及控制箱組合一體安裝在一手車上，移動式結構，便于現場施工靈活應用，可拆裝的軛鐵是直接用來穿套軸承或其它加熱工件之用。
五、HA/HYHA系列軸承感應加熱器（電磁感應加熱器）操作程序
1、將軛鐵放置在主機的端面上。
2、將插頭插入有控制開關的電源插座上。
3、檢查接地線是否良好，通電后用測電筆測試。
4、按動啟動按鈕，主機通電。
5、檢查軛鐵對地應無電壓。
6、按動停止按鈕主機斷電，停止加熱。
7、根據不同規格的軸承或其它工件，選擇不同的軛鐵套上，將此軛鐵 放在主機的頂端面上，應吻合平整。
8、加熱時，應將傳感器插入“傳感插座”，并將傳感器緊貼被加熱工件。
9、當軸承加熱到所需的溫度，將會自動關斷電源或按一下停止開關。
10、停止加熱后，軛鐵向左或向右移動，取下軸承后將軛鐵再放回主機頂端。
11、如果重復使用，不間斷地加熱軸承，只需要將所加工的軸承再套進軛鐵，按一下啟動按鈕即可。
六、HA/HYHA系列軸承感應加熱器（電磁感應加熱器）注意事項
1、供電電源的接地線必須良好。
2、主機未放置軛鐵前，嚴禁按啟動按鈕開關，否則會損壞儀器或燒毀保險絲。
3、滾珠軸承加熱器溫度切勿超過150℃。否則會引起軸承退火。
4、為了提高加熱效率，根據軸承內孔尺寸選擇相應的軛鐵時，應盡量選橫截面積較大的軛鐵。
5、主機必須平整放置切勿側斜，軛鐵與主機端面須吻合。
6、必須當主機斷電后，方可取軛鐵中的加熱部件。
7、軸承升溫時，孔徑漲量參照說明。 |
